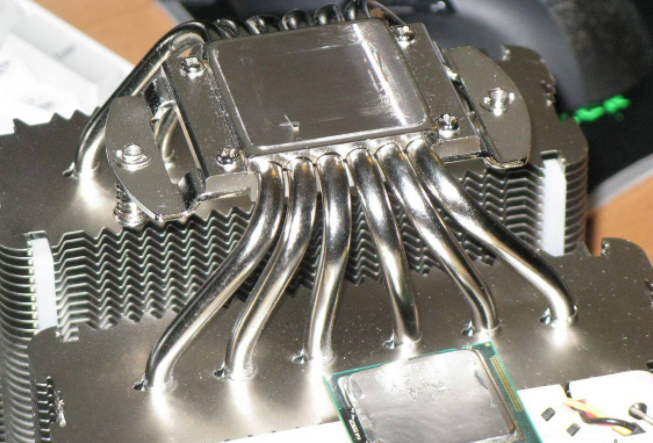

导热片与风扇结合的典型结构就是把许多片状的导热鳍片，以某种工艺接合在具有一定厚度的吸热底上，由一个安装在导热器顶部的风扇导流，令空气通过导热片上的缝隙，从而将热量带走。缺点：气流在导热片内需要改变方向，容易形成“无风区”，且顶置式的传统轴流风扇，其中间轴承部分容易形成死角——“风力盲区”，可偏偏导热片正中央接触的就是发热设备（CPU核心等）。典型的导热片设计，主轴为实心铜柱，导热鳍片由里向外呈放射状分布，并且鳍片向风扇旋转的反相弯曲，增加与气流的接触。采用此种设计，轴流风扇的盲区正好对应导热片的铜芯，而铜芯本身外露表面积很小，有气流辅助也难以提升导热能力。同时，外围的众多鳍片正好都笼罩在风扇的强大风力之下，导热效果自然出色。它的设计可以说是“避实就虚”的做法：风力盲区被巧妙的设计所回避，最大程度上降低了由其带来的负面影响；而且比起后面要提到的“传统涡轮式”风扇，它的铜芯和导热鳍片接触面积更大，可以更好的将热量传导到鳍片的各个部分。导热片生产加工厂家-湖南中材盛特提供金属材料，高热导率的金属热界面材料、导热膏、片、低熔点合金等。与我们联系请点击此处。
27
导热片的生产工艺主要有切削、铝挤压、金属粉末喷射成形等。A.切削：车、钻、铣、磨，在导热片的成形过程中，为了获得一些较特殊、精细的形状，都需要使用切削工艺。优点是根据不同方式、刀具，可适用于各种用途。缺点主要是刀具磨损快，多数需要人工参与或自动化控制，成本较高。适用于所有导热片：板材（吸热底、鳍片等）成形、导热片开槽、底面修整、特殊雕刻等。B.铝挤压：将铝合金原锭加热至约520~540℃，利用机械加压，令铝液流经模具钢制成的挤型模具，在模具出口处对铝液进行冷却，使之迅速凝固，成为具有连续平行结构的导热片初胚。优点是投资少、技术门槛低、开发周期短，易于投产；模具费用、生产成本低，产量大；适用范围广，既可制造单独导热片，也可制造结合型导热片的鳍片部分。缺点为鳍片形状相对简单，无法获得很大（大于20）的瘦长比。适用在导热片加工方面，铝挤压工艺主要用来制造片状鳍片或柱状鳍片的初坯。C.金属粉末喷射成形：主要采用高熔点、高热传导的材料(如铜)。金属粉末高速喷射，直接做成导热片初胚，再利用高温烧结，制成具有相当强度与密度的成品。优点在于金属粉末烧结一体成型，热传导率高；可加工具有复杂形状的导热片，设计者受限制较少。缺点为原料、设备、模具成本高，工艺复杂，良品率较低，不易量产。主要应用于具有较高发热量又明显受空间限制的特殊需求电子产品上，制造成本与价格均极高。导热片生产加工厂家-湖南中材盛特，供应高热导率的金属热界面材料、导热膏、片、低熔点合金等。您有兴趣的话点击此处联系我们
27
液态金属直接打印通过分配尖端（通常是注射器针头）将液态金属挤出到目标基材附近。通常，分配尖端或基底被附接到可以按照程序移动的电动平台。与光刻辅助的图案形成对比，直接印刷在洁净室中不需要任何准备工作。液态金属直接打印的一种简单方法是液态金属滚珠笔方法。使用笔进行的图案化使用填充有EGaIn墨水的圆珠笔。通常，球直径在200至1000 微米范围内，因此笔法非常适合于对具有较大线宽的液态金属进行图案化。也可以通过将微尖端浸入EGaIn，然后逐点在基板上对EGaIn进行构图来进行打印。当创建间距小于直径的小点时，它们会合并并形成图案。在更高级的平台上，使用电动XY平台和注射泵执行液态金属印刷。尽管这种先进的直接打印比笔或微尖端方法更有效，但由于注射泵中的脉动，所产生的图案显示出起伏。为了消除起伏，注射泵已被气动压力源和电子压力调节器取代。保持尖端与基底之间的距离以获得均匀的液态金属图案也很重要。为此，首先通过电动XYZ平台演示距离反馈控制，以在弹性体基材上沿一个方向打印线性图案。借助于喷嘴尖端-基底距离控制，即使图案化基底局部不规则，也可以可靠地对EGaIn进行图案化。后来，扩展了相同的概念，以实现在各种不平坦表面的顶部具有尖角的分段线性模式。该新系统使用电动XYZ平台，电动旋转平台，激光位移传感器以及电子压力调节器构成。附加的旋转自由度即使在改变图案方向时也可以实现连续的EGaIn图案。旋转台可以控制激光位移传感器，并使其始终在图案喷嘴之前。因此，可以在倾斜或弯曲的基板上印刷任意的分段线性图案。
27

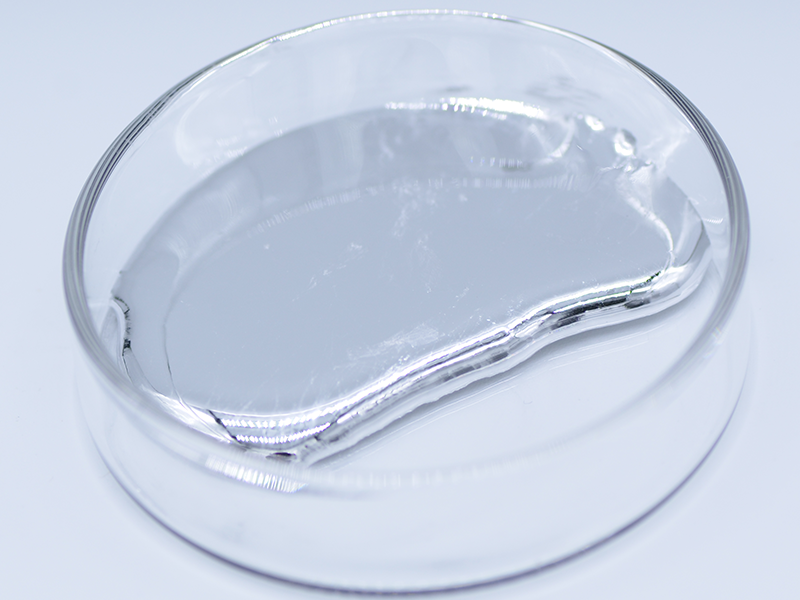

室温镓液态金属合金近来引起了越来越多的研究兴趣。这些合金不仅易于流动，而且可以在一定程度上变形。它们具有其他固体/熔融金属的所有有用特性，例如高导热性，高导电性，固有的高密度和低蒸气压，同时与汞不同，它是无毒的。两种重要的镓基合金是GaInSn和EGaIn。 GaInSn或Galinstan是一种共晶合金，由68％（重量）的镓，22％（重量）的铟和10％（重量）的锡组成。 EGaIn是类似的共晶组成，其具有75.5重量％的镓和24.5重量％的铟。为了在各个方面展示出卓越的性能，已经探索了镓基液态金属用于许多新颖的应用，例如微流体装置，可拉伸电子器件，可重构器件，电子器件冷却，真空泵和液滴驱动中的涂漆导电电极。然而，在使用这些液态金属方面也存在一些挑战。当暴露于空气中时，在液态金属的表面上会迅速形成一层氧化层，这在某些应用中是不希望看到的。也就是说，该氧化物层并不总是有问题的，因为它也可以帮助机械地稳定液体。从事室温液态金属研究的领先研究小组之一讨论了许多新兴功能以及由天然氧化物层实现的镓基液态金属器件的应用。氧化物层提供的一个优点是它有助于操纵镓基液态金属。
27
导热片作为强化传热的重要技术之一，广泛地应用于提高固体壁面的传热速率。比如飞机、空调、电子元件、机动车辆的导热器、船用导热器等。对导热片强化传热的研究引起国内外众多研究人员的关注，如对导热片自然对流的研究，对导热片强制对流的研究。我们对导热片的研究大致可分为两类：其一，采用实验的手段，在一定范围内改变导热片组的结构尺寸和操作参数，比较其传热性能，从而得出导热片组最优的结构尺寸和最优的操作参数；其二，采用数学方法，对某一具体情况推导出偏微分方程，简化其边界条件，求其数值解。导热片多用于强化发热表面向空气导热的情况，故我们以与空气接触的导热片为研究对象。由于导热片表面温度(一般不超过250 ℃)不高，导热片组对空气的辐射换热量所占比例小于总导热量的3%。因此，导热片表面与周围环境之间的导热主要是对流传热。高度对导热片导热的影响: 提高导热片的高度H可以增加换热面积A，从而达到强化传热的目的。但增加高度会使导热片顶部的局部传热系数降低，导致平均传热系数的降低。此外，高度也影响着从导热片基面到端部的温度降。高度越大，温度降也越大，导致导热片表面与周围大气的平均温度差就随之降低，不利于导热。实际上，导热片的高度还将受到整机外型尺寸的限制。厚度对导热片导热的影响: 导热片越薄，则单位长度上可装载的导热片的数量就越多，从而增大导热面积，强化导热片的导热；随着导热片厚度的增大，导热片表面与周围大气的平均换热温度差ΔT就随之降低，这对于导热是不利的。在实际的应用中，厚度δ的大小往往受工艺水平高低所限。一般铸造导热片的厚度δ不小于2 mm，机加工导热片的厚度δ不小于1 mm。湖南中材盛特供应高热导率的金属热界面材料、导热片、导热膏等。您有兴趣的话点击此处与我们联系。
28
导热片是导热系统的一部分，一块导热片是如何驱散由CPU发出来的热量？ 首先，需要了解热的传导方式有三种：传导、对流、辐射。传导是指分子之间的动能交换，能量较低的粒子和能量较高的粒子碰撞从而获得能量（是透过物理的直接接触），单独的一块导热片是不能实现热能的传导的。总之，传导是导热片从CPU获得热量的最主要途径。对流是指透过热的物质的运动来实现热的传递。这意味着，热能是来自于被气体或者液体所包围热源，透过分子的移动来实现热能的传递的。我们可以采用在导热片上添加风扇的方法来实现强制对流。 对流是风扇/导热片组合制冷的主要方式。CPU产生的大部分的热都被风扇形成的对流所带走，只有很少很少的一部分热是透过辐射来散发出去的。为了实现该效果，导热片必须被设计为能增强该效果的形式。通常使用两种方法来达到此目的： 把导热片的表面积尽可能地增大，以便于空气的流通。使用金属鳍的方式不仅可以增大导热面积，好的金属鳍设计还可以让对流进行的更加有效率。让导热片与CPU的接触面尽可能的平滑，否则，CPU与导热片之间将会形成保温层。当然，接触面就算很平滑，也难免会有空隙的存在，因此，在接触的地方可以使用导热膏、导热硅脂或者专用的导热贴片作为辅助以提高接触面积。辐射，就如其名字一样，是指热能从热源以电磁的形式（由光子传送）直接发散出去。辐射可以在真空中进行。辐射的传热效能取决于热源的材料以及表面的颜色。湖南中材盛特，供应液态金属、导热片、导热膏等。您有兴趣的话可以点击此处联系我们。
28

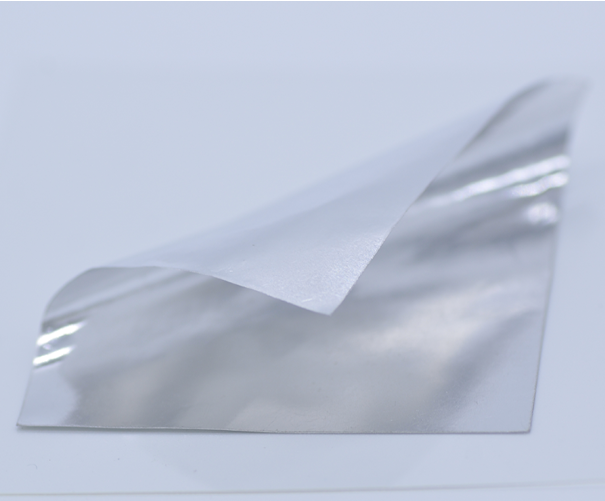

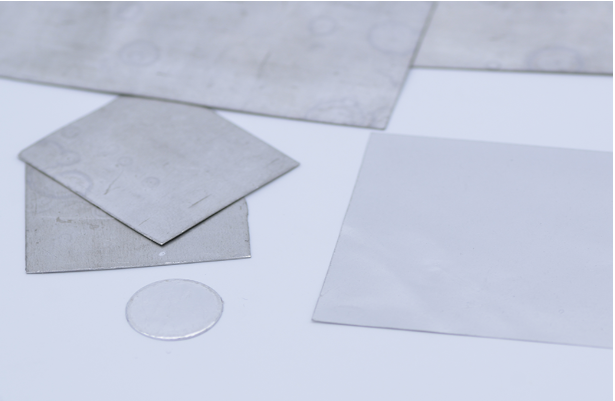

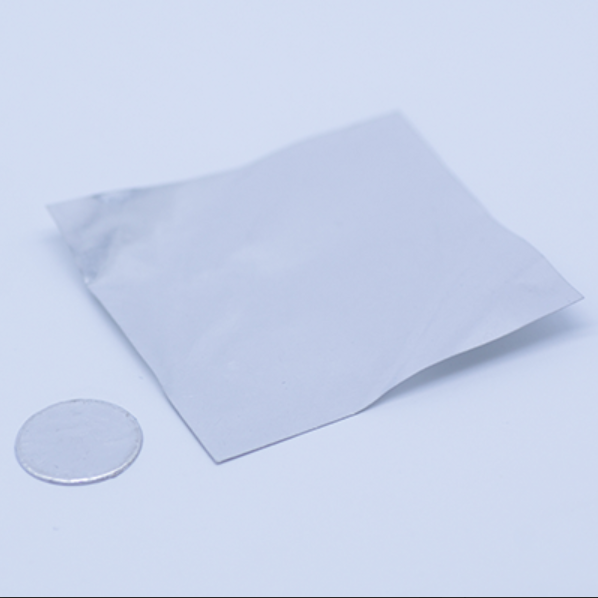

TIM-PAD-I, TIM-PAD-PRO, TIM-PAD-ULTRA型号导热片，是一款金属材料制造的，熔点介于58到60度之间。在CPU/GPU工作温度高于此区间时，金属导热片也可以用于取代铝片和铜片，是符合欧盟ROHS标准的环保产品。金属导热片的超级散热性能是水的60-70倍，基于低熔点金属独特的热物理性质，不仅可在高性能服务器、台式机、工控机、笔记本电脑、通讯基站的芯片热管理中获得广泛应用，而且还在诸多关键领域扮演不可或缺的角色，如：先进能源领域（工业余热利用、太阳能热发电、聚焦光电池冷却、燃料电池）、航空热控领域（卫星、热防护）、光电器件领域（投影仪、功率电子设备）、LED 照明领域、微/纳电子机械系统、生物芯片及电动汽车等，产业应用价值巨大。高端化的用途决定了产品质量、精度、外观的高标准，为满足如此大的市场需求量，对金属导热片的生产方式提出了更严苛的要求。 中材盛特可以跟进客户的要求生产不同的尺寸，不同形状的金属导热片，包括长方形、圆形、环形、三角形等，且能够定制不同熔点的金属导热片以达到客户在不同环境下使用的要求。
相较于传统不含金属的导热硅脂，液态金属是由100%金属制成的在室温下为液体的合金，具有非常高的导热效果，导热率达到了70w/m.k；依靠优秀的导热稳定性，液态金属是非常理想的代替硅脂作为散热材料，并且基于液体形态的良好流动性，可以保证界面填充充分和低热阻；LED芯片结温的高低直接影响其出光效率、工作寿命和可靠性。一旦其功率增加到上百瓦或 更高，散热效果即成为制约其性能的瓶颈。针对大功率高密度LED工作时产生的巨大而集中的热量，世界各国一直在加紧探索新的散热解决方案，但均未超越传统的空冷、水冷、相变冷却及固态冷却范畴。正因如此，国内外市场上少有成型的大功率LED产品问世。围绕大功率高密度LED散热的紧迫需求，中科院理化技术研究所提出突破性的LED液态金属散热技术理念，并在相应的理论分析、试验研究乃至新型材料、器件的研制等方面取得系列关键性进展。新近针对200W LED研制的液态金属散热器工业化样机，可确保室温下LED光源满负荷运行时基板背面最高温度低于45℃。液态金属导热率远高于常规散热工质，能在一个较宽的温度范围(从室温直到2300~C)内始终保持液态，不会像普通液体易于因气液相变导致过高压力而发生危险，特别是由此研制成的散热器十分紧凑。经实验室对200～900W功率器件的散热测试表明，液态金属散热技术具有快速高效的热量输送能力，体现出了稳定可靠、能耗低等诸多领先于传统散热方式的优点，有望成为高端 LED光源热管理的理想解决方案 。湖南中材盛特，供应高热导率的金属热界面材料、液态金属、导热片、导热膏等，可以点击此处与我们联系。
28
液态金属的优势：即使传统硅脂不在意导电性，完全使用金属粉末也是无济于事的，毕竟最小颗粒物的尺寸摆在面前，从微米提升到纳米的成本会成倍的增加，但性能并不会很强。上过出众物理的都知道，金属是由原子直接构成的，原子之间由金属键进行连接，由于镓原子的外层只有3个电子，因此原子之间的束缚力非常弱，所以镓基合金在常温下才能处于液态。液态金属经过特殊工艺改性，加入纳米金属颗粒制成的的金属导热膏，是一款100%金属成分的粘稠的导热脂，导热率达到20W/m·K以上，并且拥有非常好的粘附性和耐高温性。它在高温环境下不流淌、不挥发、不氧化、不干涸，是非常理想的代替硅脂的导热材料。也可以应用于IGBT和大型LED散热、动力电池散热、CPU/GPU散热，并且可以长时间保持高导热性能和安全性。金属导热膏是一款符合欧盟RoHS标准并且无毒的产品，可以直接涂抹在发热源与散热器之间，起到充分填充缝隙的间隙作用，发挥金属高导热性能的优势。涂抹厚度可以在0.01mm至0.2mm之间。同时，液态金属和铜、不锈钢不发生反应，可以实现接触器件的安全和使用寿命。目前液态金属导热剂在CPU开盖上应用最广，目的是强化硅芯片与顶盖之间的导热介质性能。其实小心操作的情况下也完全可以用在顶盖与显卡上。在尺寸有限的设备内，比如笔电与显卡扩展坞完全可以使用液金来代替导热硅脂增加导热性能。而追求稳定性与散热的服务器使用液态金属后，可以在降低温度的同时还降低散热风扇转数，能够做到降温省电的效果。导热硅脂不散热只是起导热的作用，导热硅脂有多种的，根据价格不同而导热性能、效果不同的，液态金属导热膏是比导热硅脂效果要更加的好，但是缺点价格高昂。 查看本站液态金属，导热膏了解相关属性进行购买吧!
28

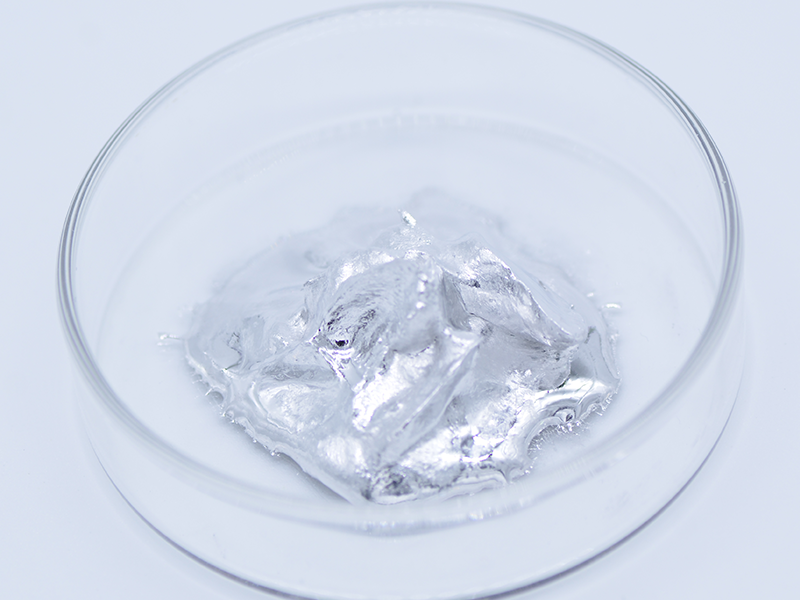

液态金属导热膏是什么?液态金属导热膏是具有金属性质的膏状材料，具有超高热导率、较好的粘附性、耐高温、高温下不流淌、不挥发、不氧化、室温下不凝固、导电性、非易燃易爆、无毒环保的特点。使用流程就是先清洁物体表面，将少量液态金属导热膏取出，并均匀涂抹到表面就可以了。它还是一种纯金属膏状热界面材料,拥有突破传统热界面材料的超高热导率和稳定性,导热性能卓著。广泛用于高温、高密度热流场合的电子器件散热。导热膏生产加工厂家-湖南中材盛特，供应高热导率的导热膏、导热片等金属材料。您有兴趣的话可以点击此处与我们联系。
